PE线：英文 protecting earthing，简体中文名称为保护导体，也就是我们通常所说的地线。
PE线是专门用于将电气装置外露导电部分接地的导体。低压配电系统中常见的四种接地方式通常分为TN-C、TN-S、TT、IT。

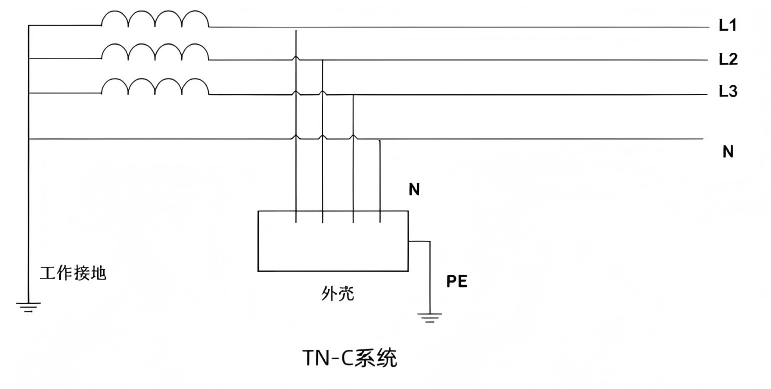

TN-C(可用四芯电缆)
①定义：整个系统中，工作零线（N线）与保护零线（PE线）是合一的，用工作零线兼作接零保护线，可称作保护中性线，用PEN表示。
②特点：系统安全性相对较低，当单回路PEN线切断时，设备外壳可能带电。这种系统结构简单，成本较低，但一旦PEN线出现故障，容易导致设备外壳带电，存在触电风险。
③适用场景：一般适用于对供电可靠性要求不是特别高，且对成本较为敏感的场所，如一些小型的工业厂房、普通住宅等。

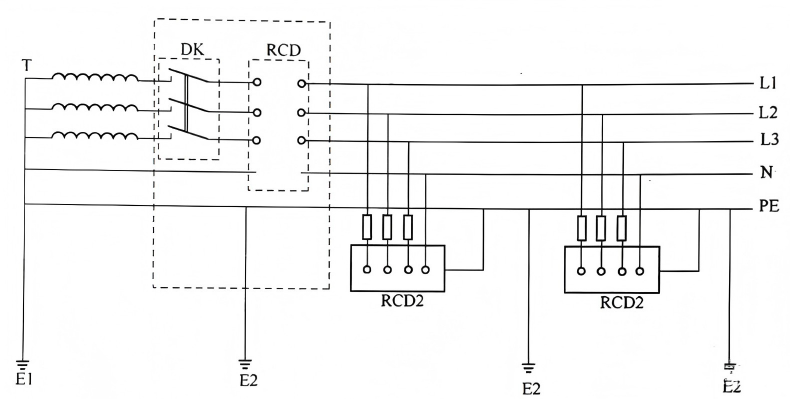

TN-S(必须用五芯电缆)
①定义：把工作零线（N线）和专用保护线（PE线）严格分开的供电系统。常见的三相五线制就是TN-S供电系统。
②特点：安全性较高，因为N线和PE线分开，即使N线出现问题，也不会影响PE线的保护功能，能够有效防止设备外壳带电，保障人身安全。但这种系统需要更多的电线，投资成本相对较高。
③适用场景：适用于对供电安全性和可靠性要求较高的场所，如医院、学校、大型商业建筑等。特别是当用电负荷距离变压器不远或者有专用变压器时，更倾向于采用TN-S供电系统。

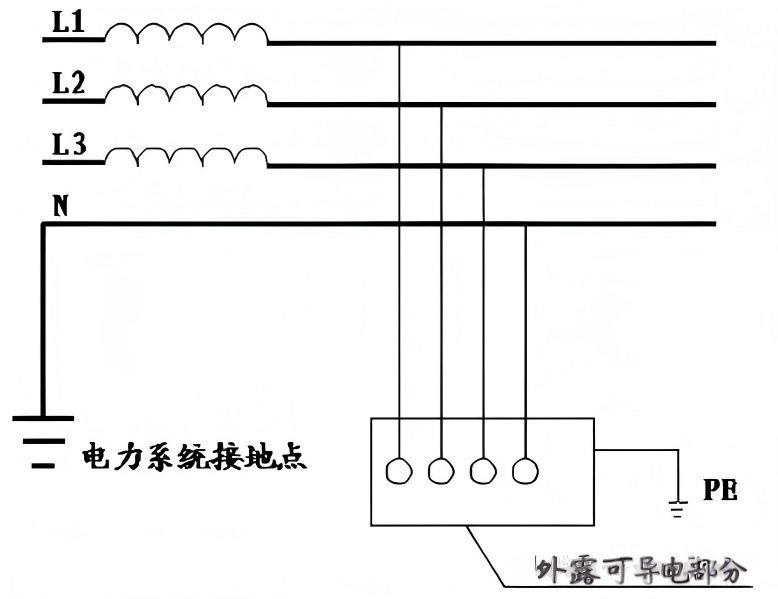

TT
①定义：第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。即电源端有一点接地，电气装置外漏的导体部分直接接地，独立于电源。
②特点：当电气设备的金属外壳带电时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。此外，TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。
③适用场景：适用于没有变电所的场所，尤适用于无等电位连接的户外场所，如农村的单相用电设备、一些临时建筑的供电等。

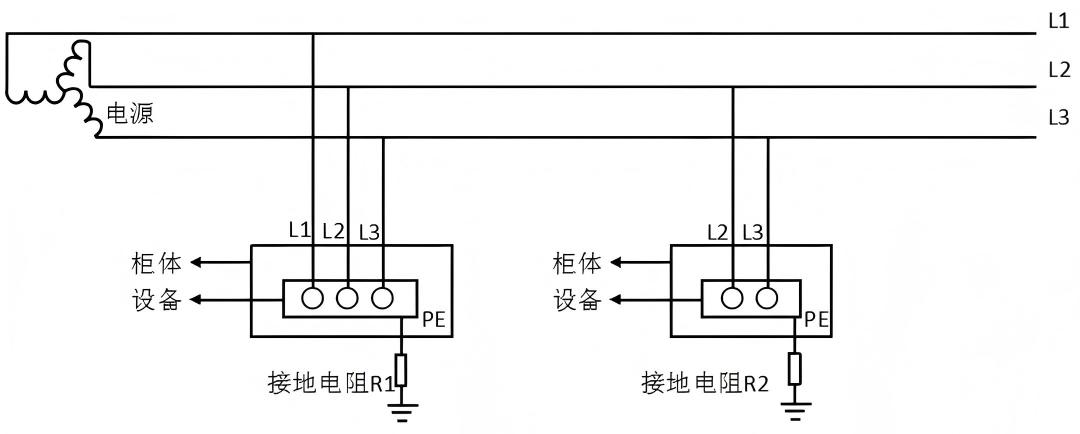

IT
①定义：电力系统的带电部分与大地间无直接连接（或经电阻接地），而受电设备的外露导电部分则通过保护线直接接地。
②特点：在所有的供电系统中，IT供电系统最为安全可靠。由于IT系统电源不接地，当设备发生漏电时，流向大地的电流非常小，不会破坏电源电压平衡，即使发生漏电，用电设备依然能正常使用，人即使触摸到漏电设备也不会发生触电。不过，它的缺点是只适用于小范围供电。
③适用场景：主要用于需要严格连续供电（不能轻易停电）的地方，如医院手术室、地下矿井通风设备、缆车等。
二、系统区别
1.接地方式：
①TN-C系统中N线与PE线合一；
②TN-S系统中N线与PE线分开；
③TT系统电源端和负载设备均直接接地，且两者接地独立；
④IT系统电源端不接地或经阻抗接地，负载设备接地。
2.安全性：IT系统安全性最高，TN-S次之，TN-C较低，TT系统虽有接地保护但存在触电风险。
3.成本：
①TN-C系统成本最低，
②TN-S系统成本最高，
③TT系统接地装置耗材多成本也较高，
④IT系统适用于小范围供电，成本适中。
4.适用场所：
①TN-C适用于成本敏感的小型场所；
②TN-S适用于对安全性和可靠性要求高的场所；
③TT适用于无变电所的户外场所；
④IT适用于不能停电的特殊场所。
